MQS4系列節能高效牽引電磁鐵是一種自動化執行元件，適用于各種工業設備、機床及自動化機械系統中，用來遠距離操作牽引控制裝置。
本產品采用全新設計，以傳統電磁鐵理論和現代電子技術相結合，基于斬波恒流技術，雙線圈控制技術及IGBT管的電路設計。采用此項技術后，使本產品具有了直流電磁鐵運行穩定，無躁聲，過載性能好的優點，又有交流電磁鐵牽引力大，控制簡單，行程長的好處。使用過程中，如因各種原因機械銜鐵被卡住，在控制電路的作用下，電磁鐵自動轉換工作狀態，保證其長期可靠運行。真正克服了傳統電磁鐵在銜鐵機械嵌卡、超載或低電壓帶載困難時，導致的線圈發熱、燒毀等一系列缺陷。 本產品智能化電路設計的另一特殊功能是根據電磁鐵運行過程中負載的輕重，自動調整輸入電能的大小，當銜鐵吸合到位后，采用小電流直流供電以維持足夠的吸持力，從而使電磁鐵始終工作在最佳工作狀態。
MQS4系列節能高效牽引電磁鐵以其自身工作的可靠性、高效率及超寬的電源適應能力、更長的壽命、突出的節能節材效果、較小的形態體積與同類新型電磁鐵相比，更具有廣泛應用于各種工業設備、機床及自動化機械系統中的優越性。
電磁鐵控制器裝在電磁鐵外部，電磁鐵的工作過程全部通過控制器來實現。控制器的輸入線與用戶控制設備相連，輸出線通過四芯專用插頭與電磁鐵相連。用戶安裝時可將控制器固定在專用支架上或將其放在電氣箱內。當控制器發生故障時可將其拆下，換上新的控制器后電磁鐵可繼續使用。采用這一方式后可使用戶的維修費用大幅度下降。 本產品為快速復位工作方式（無保持功能），特別是用于各種直行程點動操作的自動化機械中，它的工作過程是：電磁鐵接通電源后，銜鐵拉動負荷作直線運動。控制器的檢測電路將銜鐵的位移量轉換為電信號，通過控制電路控制電磁鐵主繞組電流的通斷，當銜鐵運動到位后，控制電路切斷電磁鐵組繞組電源，銜鐵在負荷的反作用力控制下快速復位，完成一次動作過程。電磁鐵斷電后再次通電，將重復一次上述過程。所以說本產品具有自動完成快速點動操作的功能，這是其它產品所不具備的，如果使用傳統的老式電磁鐵實現上述功能，需要用戶自動配置一套比較復雜的控制電路，這無疑將增加系統的成本和體積。 二、 主要技術指標

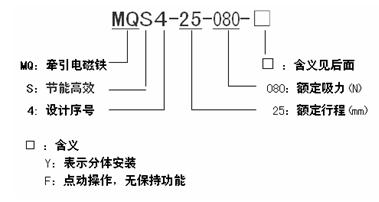

產品型號
額定電壓 V
額定行程 mm
額定吸力N
操作頻率 次/小時
啟動電流 A
MQS4-25-050
220
25
50
1200
2
MQS4-25-080
80
5
MQS4-25-150
150
600
8
三、外形及安裝尺寸
四、正常工作條件和安裝條件 1、周圍空氣溫度 a)周圍空氣溫度上限不超過+40℃； b)周圍空氣溫度24h內平均值不超過+35℃； c)周圍空氣溫度下限不低于-15℃。 2、安裝地點的海拔不超過3000m。 3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%。 4、安裝條件 a) 本產品原則上可任意方向安裝，并且須保證反作用的方向與銜鐵軸線重合，其偏差不得大于±15° b) 垂直方向安裝是電磁鐵時使用壽命最長，（當銜鐵向上運動時，電磁鐵的吸力應包括銜鐵重量）。 c)安裝在無劇烈搖動和沖擊的地方； d)安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃）； e)安裝在沒有雨雪侵襲的地方。 ? 五、使用注意事項： 1、使用中要注意各種參數應保持在在額定范圍之內。 2、產品使用時采用接插件連接，并保證插頭連接良好，盡量不要私自接線。 3、用戶在使用過程中因故障需要更換時，要電磁鐵和控制器進行檢測，分清是電磁鐵線圈還是控制器的問題，然后更換損壞部分。 4、不具備測試條件的，建議用戶整套（電磁鐵和控制器一起）更換，以免造成不必要的損失。 5、電磁鐵使用時豎直安裝為佳，其他方向安裝會加大骨架磨損，縮短壽命。 6、電磁安裝時要牢固，螺絲要擰緊。 7、電磁鐵使用中要可靠接地，確保安全。
附：MQS4-25-080系列電磁鐵測試說明
一、用數字萬用表初步測試電磁鐵線圈及控制器
1、測試電磁鐵：黃、藍之間22歐左右（25℃）；棕、黑之間5歐左右（25℃）；其他線間均不通。 2、測試控制器：黃、藍之間呈現二極管特性，黃線接正極時導通，否則不通；棕、黑之間為100歐左右（25℃）；其他線間均不通。
二、通電測試（應確保在萬用表初步測試正常情況下進行）
如圖接線，在交流輸入端串入5A交流電流表
