公司名稱：淄博銀領電子科技有限公司

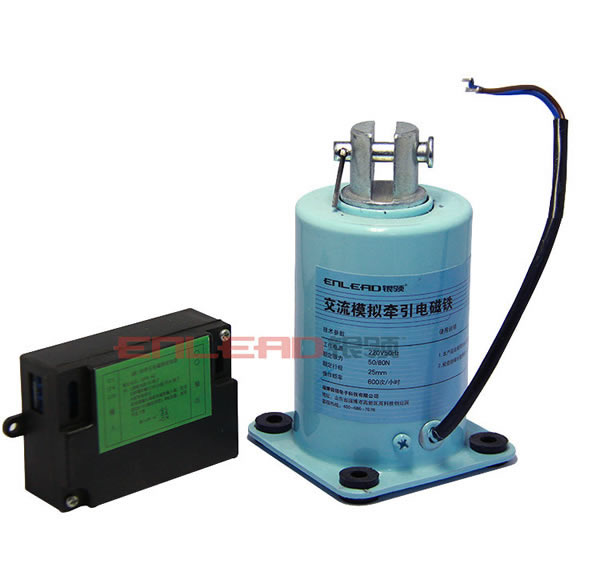

MQM4-ZK-50 交流模擬牽引電磁鐵 MQM4-ZK-50交流模擬牽引電磁鐵是我公司自主研制、開發的機電一體化產品。采用全新的設計思想，實現了機電一體化控制。它克服了傳統電磁鐵操作頻率低，使用壽命短，線圈容易損壞、吸合過程撞擊嚴重、動作噪聲大、耗電大的弊端。采用了特殊專用磁性材料替代了硅鋼片，吸力大，剩磁小；利用電子技術對工作電流進行有效控制，大電流啟動，微電流保持，過程自動切換，節能環保，不燒線圈，并且在操作頻率上大為提高，通常可達老式電磁鐵的2倍以上，適合高強度工作環境中選用；在銜鐵吸合撞擊處設計了緩沖裝置，減少了噪音，提高了銜鐵的使用壽命。
MQM4-ZK-50交流模擬牽引電磁鐵專業應用于各種工業設備、機床及自動化機械系統中。 一、 MQM4-ZK-50的組成

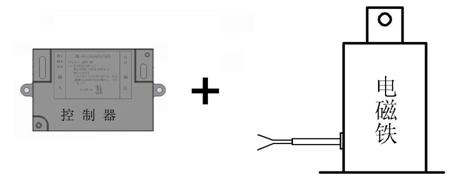

MQM4-ZK-50交流模擬牽引電磁鐵由兩部分組成，即電磁鐵和控制器。 應用時兩者必須配套使用。
二、 主要電氣參數
產品型號
額定電壓 V
額定行程 mm
額定吸力N
操作頻率 次/小時
啟動電流 A
MQM4-ZK-50
220
25
80
600
3
MQM4- ZK-50
380
2

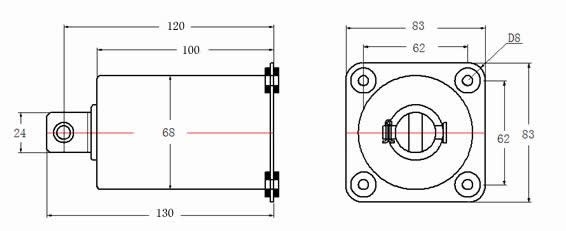

三、外形及安裝尺寸

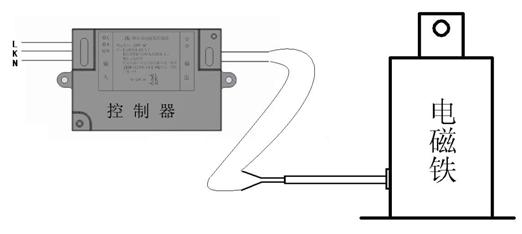

四、接線說明：
MQM4-ZK-50電磁鐵控制器分電源輸入端和輸出端兩組引線。
1、電源輸入端為三條引線，顏色分別為棕、藍和黃綠。接線時： 棕(L)：接火線，即配電柜101端子。 藍(K)：接控制線，即微機輸出的103或105端子。 黃綠(N)：接零線即可。 2、輸出線為兩條引線，直接接電磁鐵兩條線即可，沒有極性。
若使用老式EDI-312微機，其控制器輸入為兩條引線，此時可將L、K短接作為一條線使用即可。
五、電磁鐵及控制器的檢測 1、電磁鐵的好壞可以通過檢測線圈的電阻來確定。 正常產品電阻22歐左右(25℃時)。 2、控制器的好壞可通過實際工作電流大小來確定。 如下圖所示工作電路中，在L線上串5A電流表，控制器后面接一個阻值正常的電磁鐵，當電磁鐵動作時電流3±0.5A表示控制器正常。
